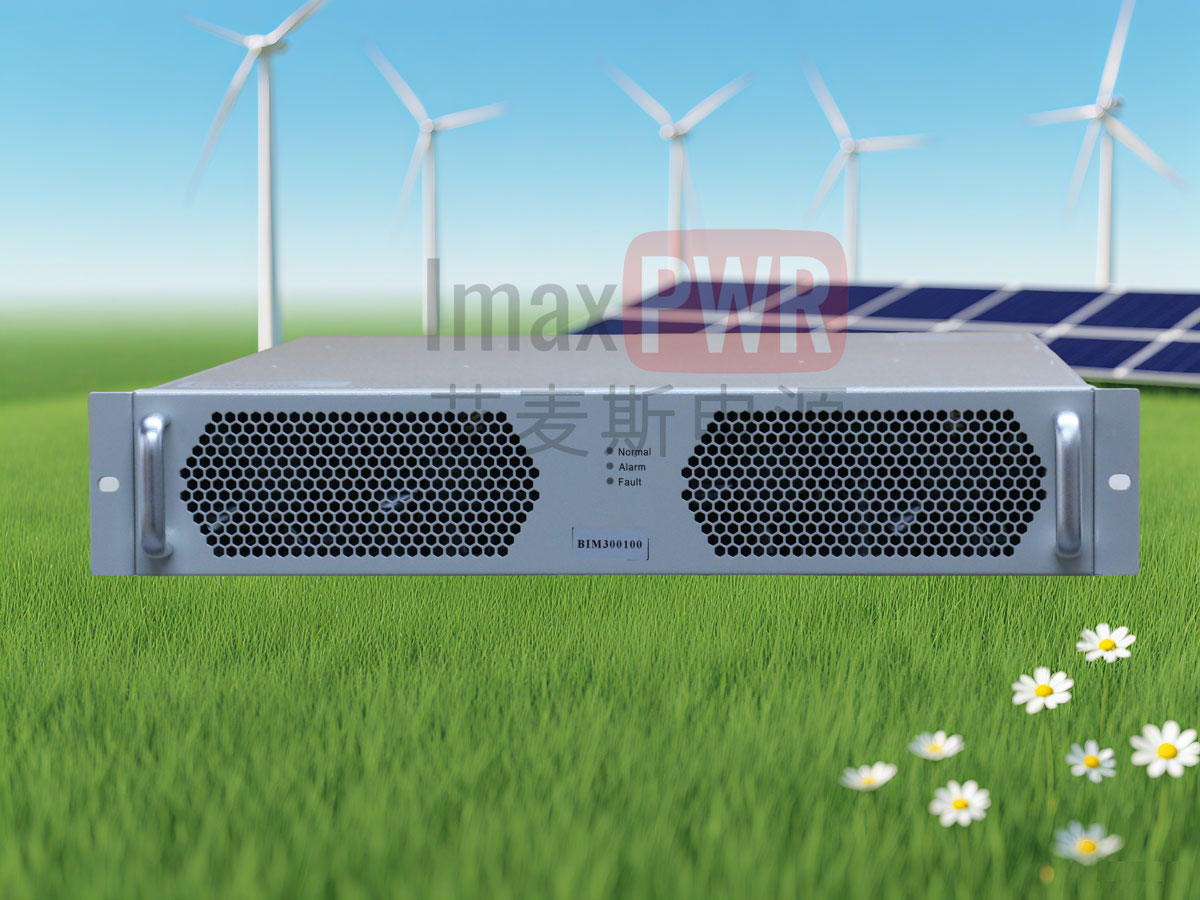

這款儲能變流最大特點是低壓大電流，最低電壓可以支持40V，輸出額定電流100A。 廣泛應用于光儲充、充儲，應急救災電源及設備老化等諸多領域，是需要能量雙向流動應用行業的首選
低壓大電流設計 | 全高頻隔離 | 支持12模塊并聯 | 并離網無縫切換

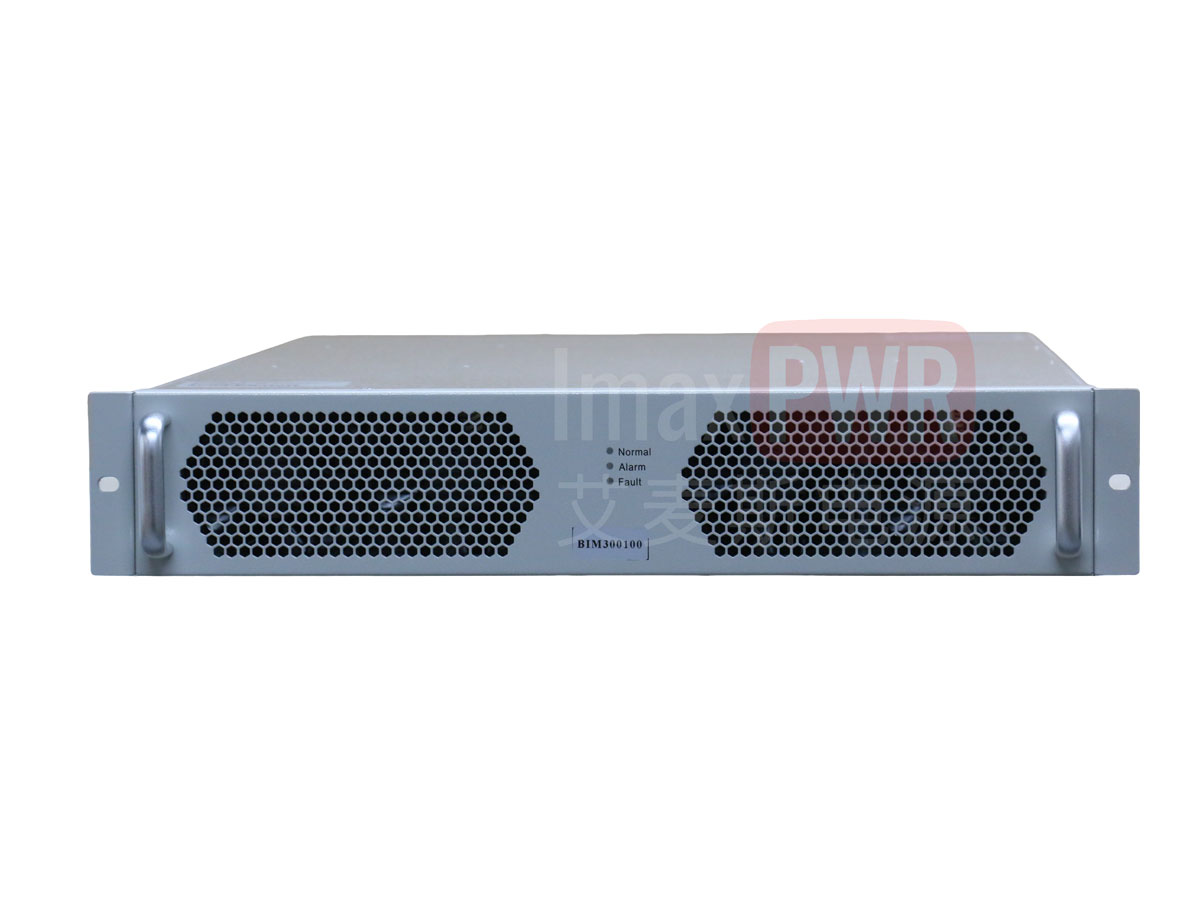

正前視圖

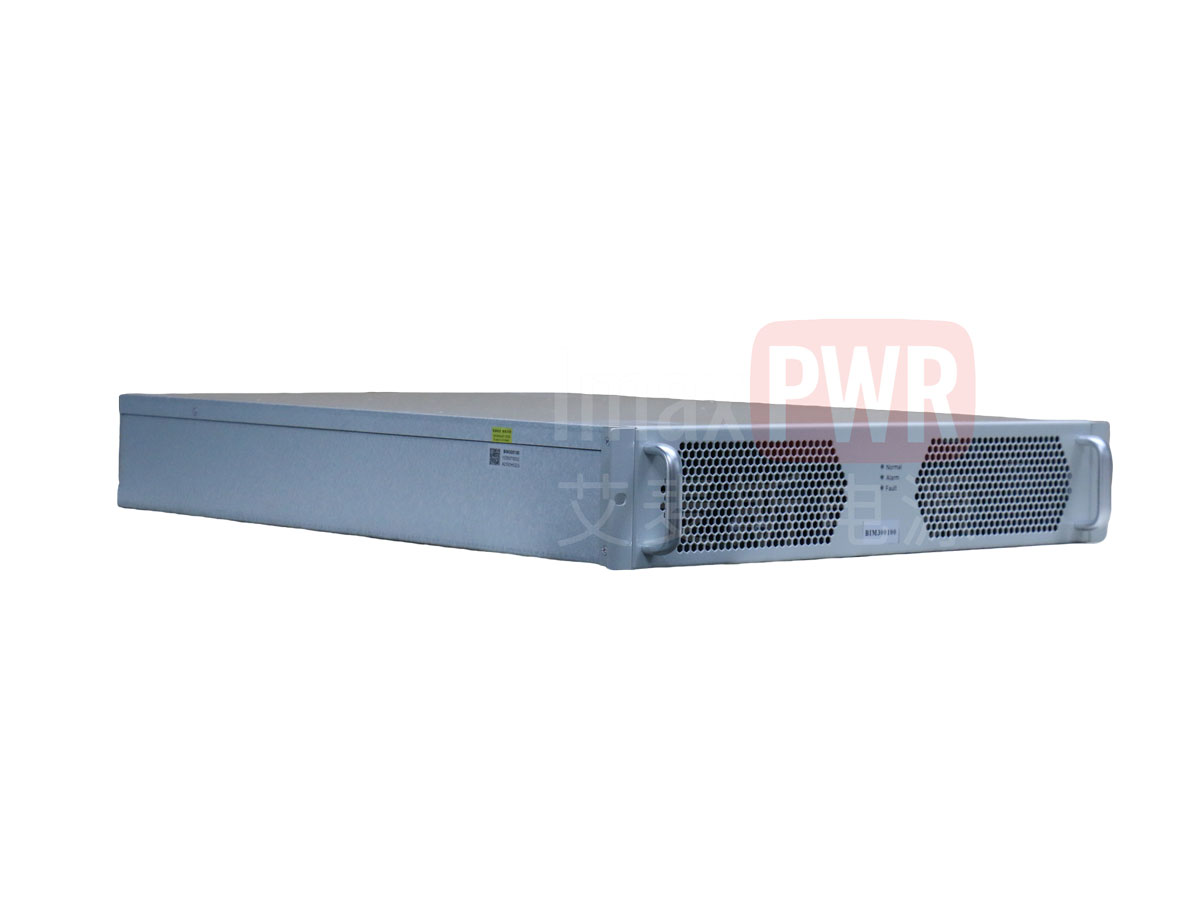

左前視圖

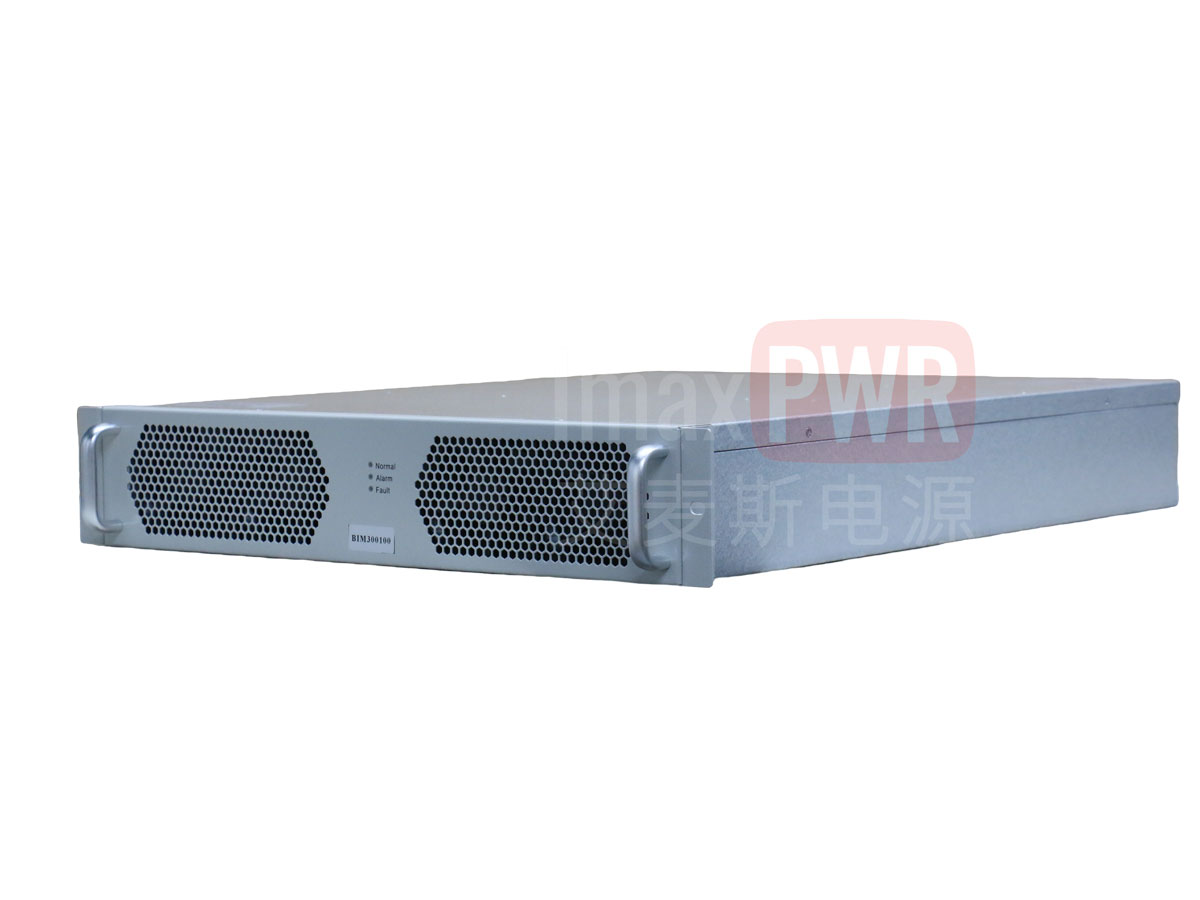

右前視圖

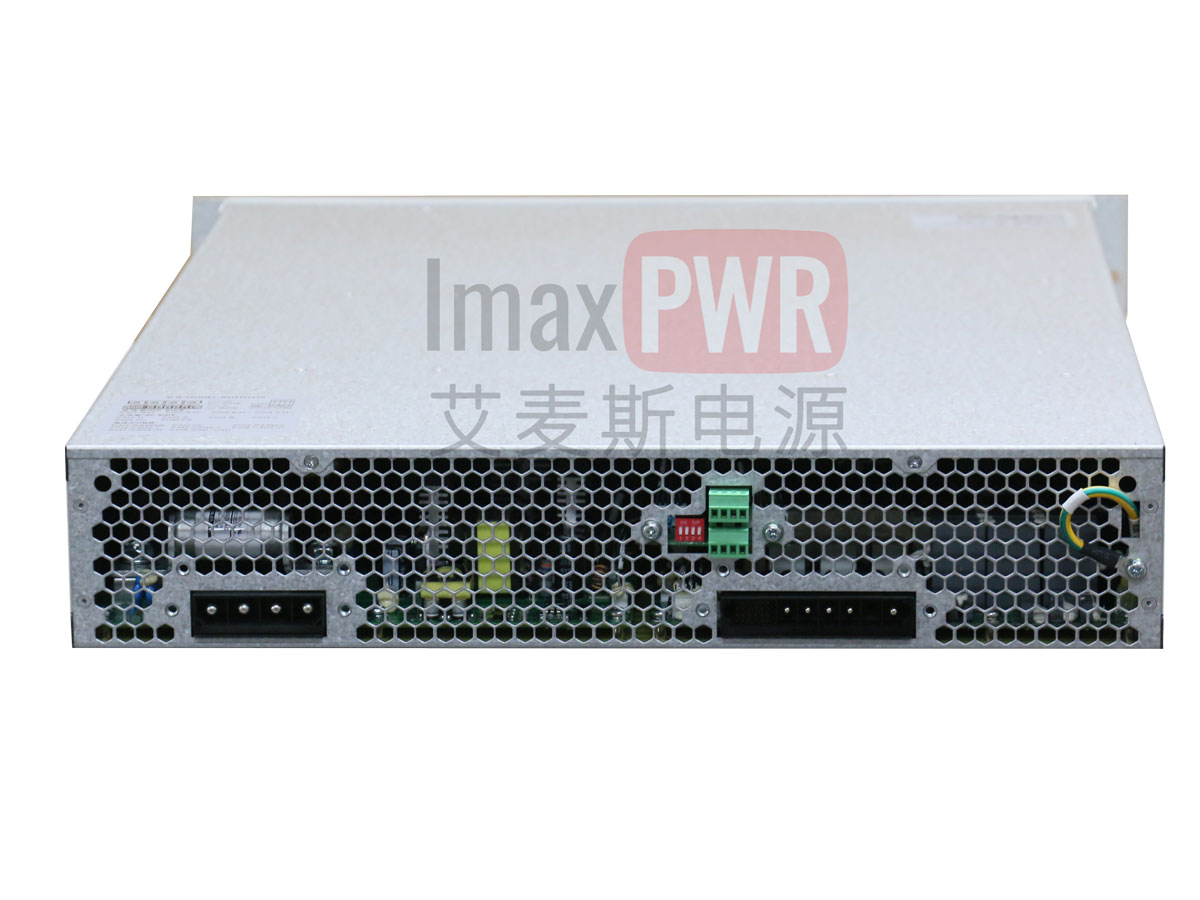

尾部視圖
工商業光儲一體化、戶用儲能、微電網儲能系統
動力電池、儲能電池的化成、分容及老化測試
醫療救援、通信基站、野外作業應急供電系統
電力電子設備、電機、電源模塊的老化測試平臺
| 規格參數 | BIM75040 | BIM300100 | |
|---|---|---|---|
| 充電部分 | |||
| 交流側參數 | 額定電網電壓 | 400Vac (380/400/415Vac可設) | |
| 電網電壓范圍 | 304Vac ~ 485Vac | ||
| 電網電壓頻率 | 50/60±5%(50Hz/60Hz兩種模式自適應) | ||
| 電壓制式 | 三相四線(3W+PE) | ||
| 輸入電流 | ≤38A | ≤29A | |
| 功率因素 | ≥0.99, 滿載 | ||
| 電流諧波 | <3%, 滿載 | ||
| 電池側參數 | 輸出電壓 | 60~750VDC, 額定500VDC | 40~300VDC, 額定150VDC |
| 輸出額定電流 | 40A | 100A | |
| 額定功率 | 20kW | 15kW | |
| 功率降額 | 304Vac~323Vac輸入時, 線性降額 323Vac~485Vac輸入時, 滿載輸出 |
304Vac~485Vac輸入時, 滿載輸出 | |
| 充電效率 | 95%max(使用SiC器件), 94%(使用Si器件) | ||
| 穩壓精度 | ±0.5% | ||
| 穩流精度 | ±1% | ||
| 紋波系數 | <1%Vo | ||
| 放電部分 (V2G并網放電) | |||
| 電池側參數 | 電池電壓范圍 | 60~750VDC, 額定500VDC | 40~300VDC, 額定150VDC |
| 放電電流 | 40AMax | 100AMax | |
| 交流側參數 | 電網電壓范圍 | 304Vac ~ 485Vac | |
| 電網電壓頻率 | 50/60±5%(50Hz/60Hz兩種模式自適應) | ||
| 輸出功率 | 20kW | 15kW | |
| 效率 | 95%max(使用SiC器件), 94%(使用Si器件) | ||
| 其他性能 | |||
| 保護功能 | 過壓保護 | 具備 | |
| 過流保護 | 具備 | ||
| 短路保護 | 具備 | ||
| 過溫保護 | 具備 | ||
| 其他參數 | 工作溫度 | -30~65°C, 55°C以上輸出功率降額 | |
| 儲存溫度 | -40 ~75°C | ||
| 噪聲 | <60dB | ||
| 尺寸(寬*深*高) | 442*575*86mm | ||
| 重量 | 19kg | 15kg | |
| 防護等級 | IP20(單模塊) | ||
| 冷卻方式 | 智能調速, 強制風冷 | ||
? 雙向能量流動：一套電路同時實現充電和逆變功能，能量可在電網與電池之間雙向流動
? 全數字控制：雙DSP+CPLD架構，實現高精度、高可靠性的實時控制
? 高頻隔離：內置高頻隔離變壓器，徹底隔離電網與電池側，保障系統安全
交流側和直流側雙重過壓檢測，超過閾值立即切斷輸出
軟硬件雙重過流保護，支持瞬時過載和長期限流保護
輸出短路快速保護，故障解除后自動恢復正常工作
智能溫度監測，超過閾值自動降額或停機，保護器件安全
全高頻隔離設計，隔離電壓≥2000VAC，保障人身和設備安全
RS485/CAN通訊接口帶隔離保護，抗干擾能力強
兩者的核心區別在于電池側電壓和電流規格：
BIM300100專為低壓大電流應用場景設計，特別適合電池化成、分容等需要大電流輸出的場合。
本系列模塊最多支持12個模塊并聯，實現功率擴展。并聯時需要注意：
本系列模塊支持多種主流電池類型，包括：
可通過軟件配置不同電池的充電曲線和保護參數，滿足不同電池的應用需求。
模塊的工作溫度范圍為-30°C~65°C，其中：
在高溫環境下使用時，建議加強機柜通風散熱，避免陽光直射，確保模塊工作溫度不超過65°C。
