艾麥斯壁掛式混合型MPPT控制器

直流耦合光儲系統專用 · 高可靠性、高效率解決方案

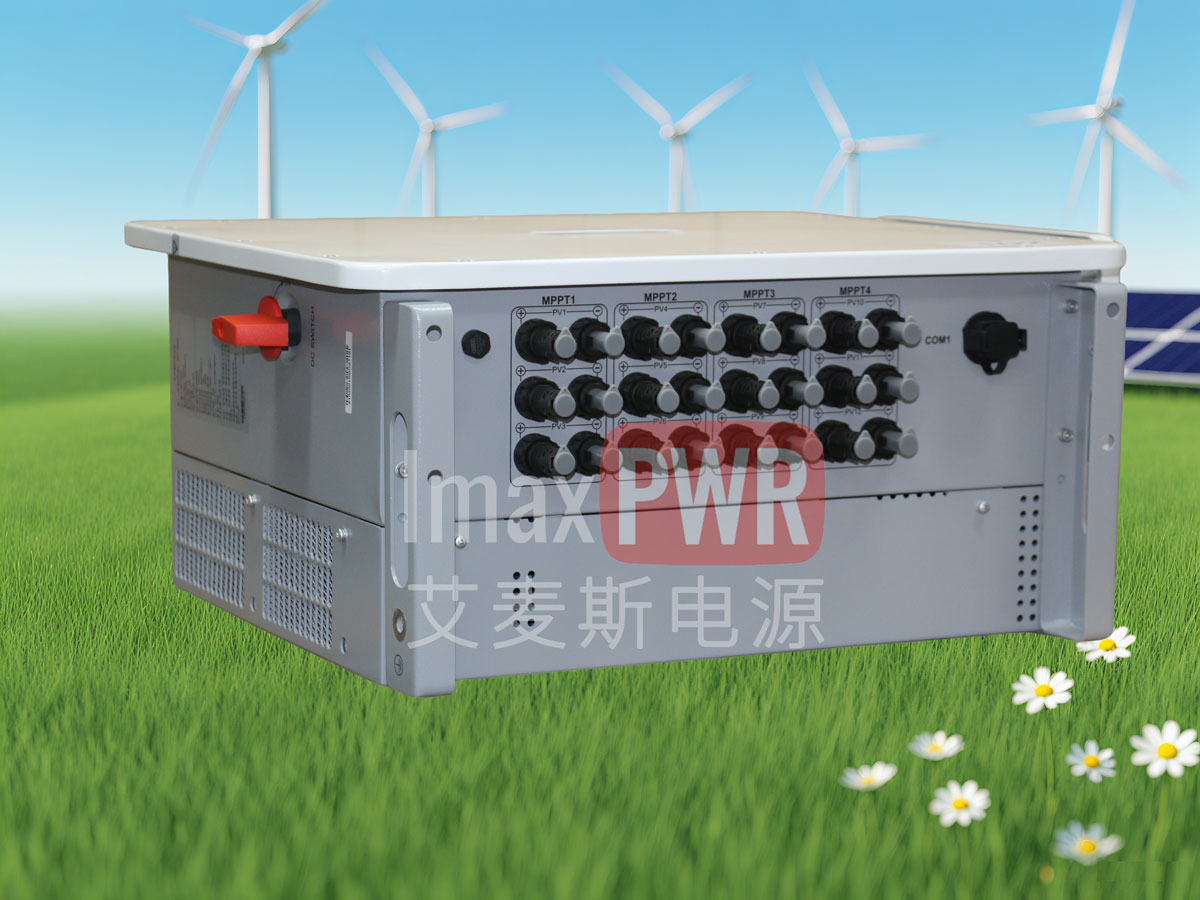

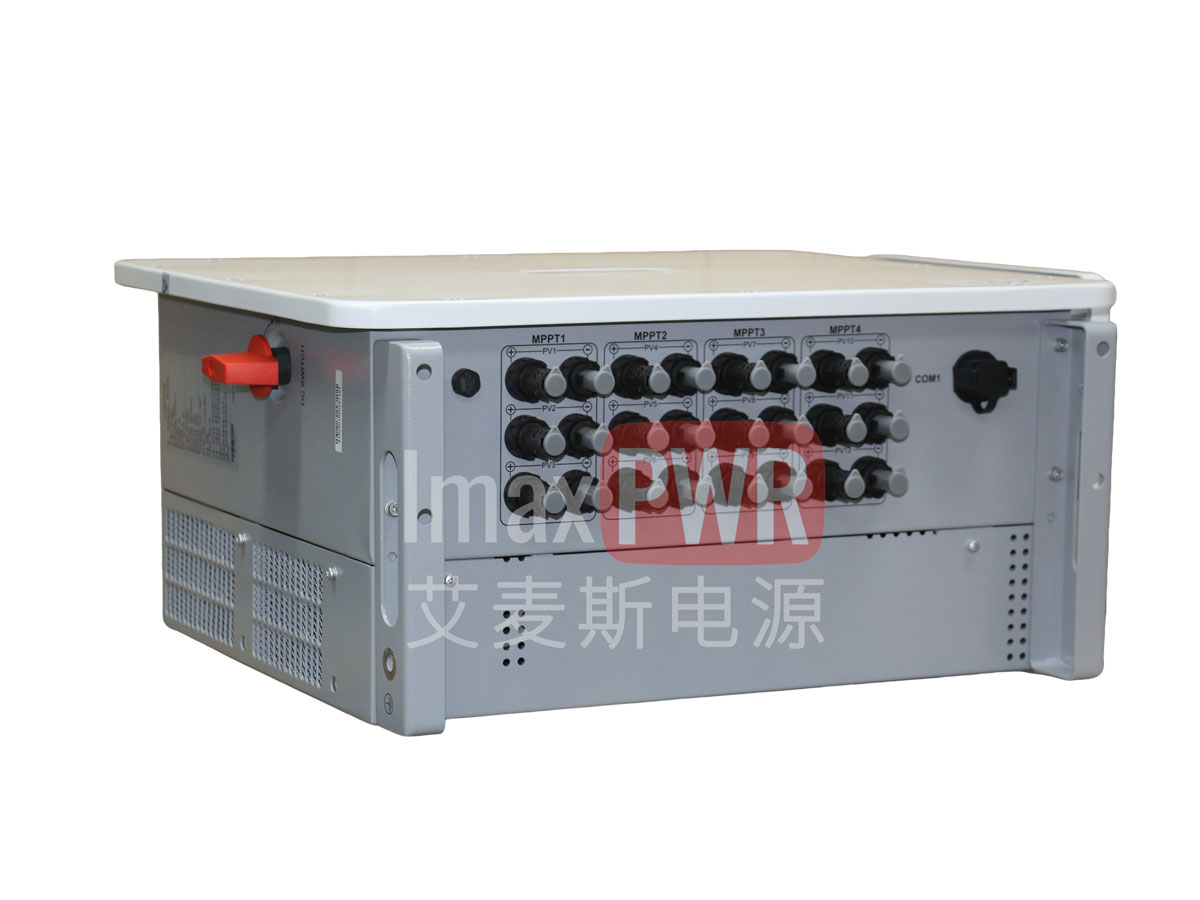

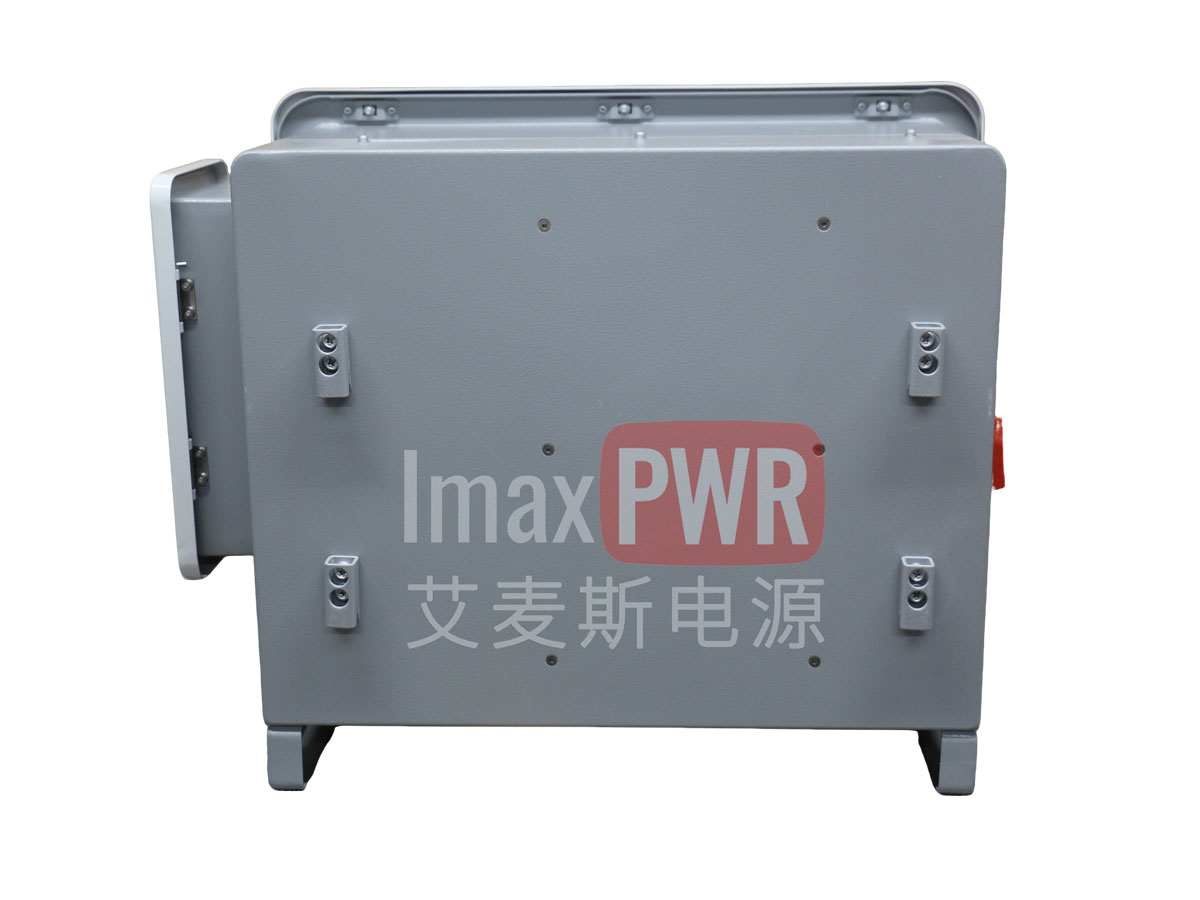

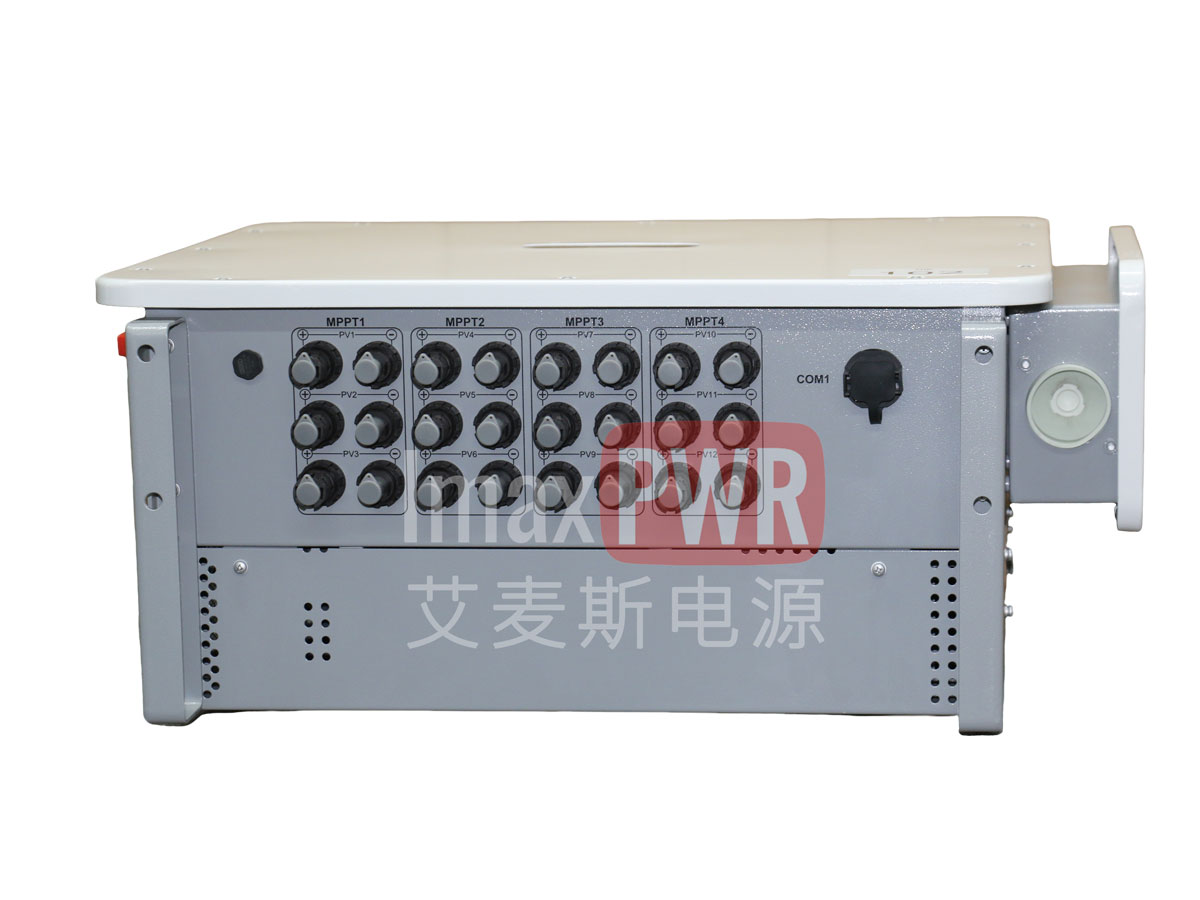

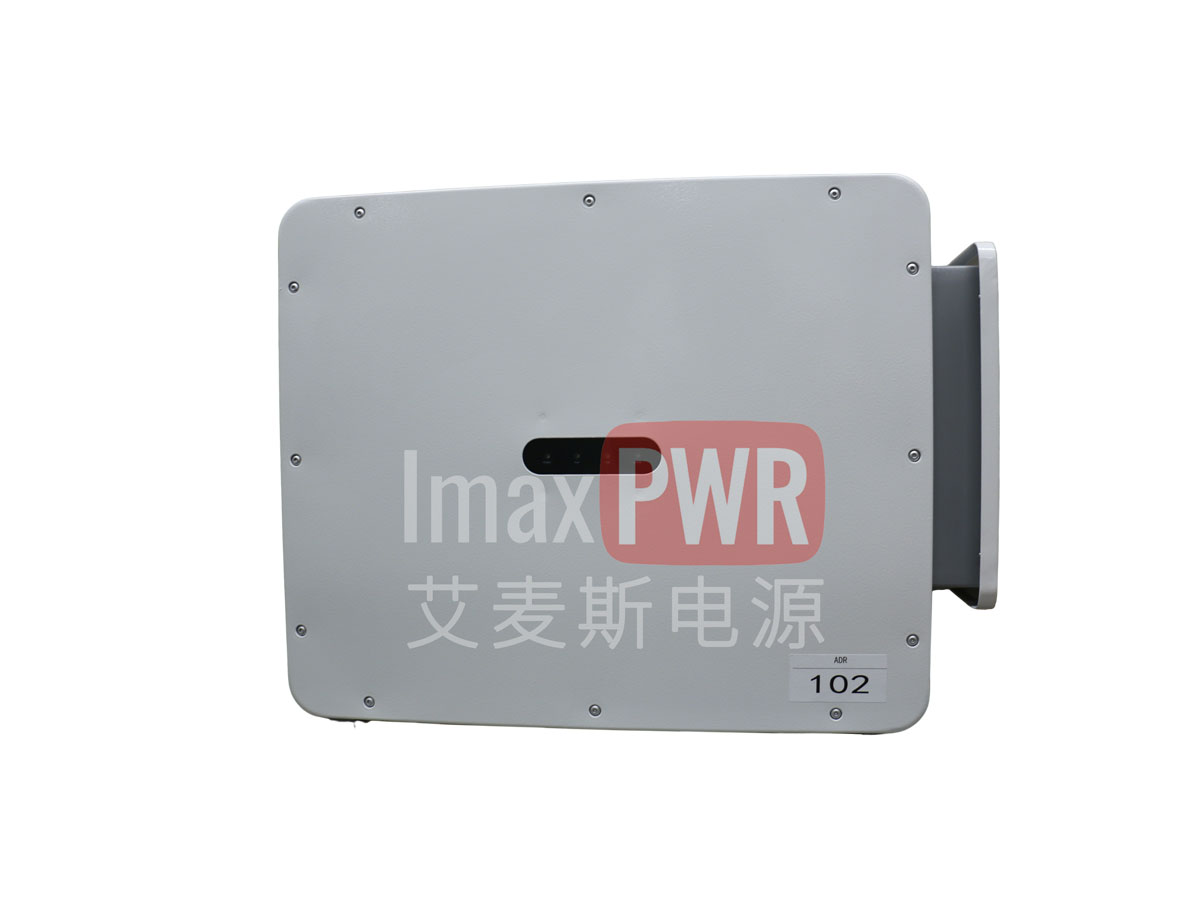

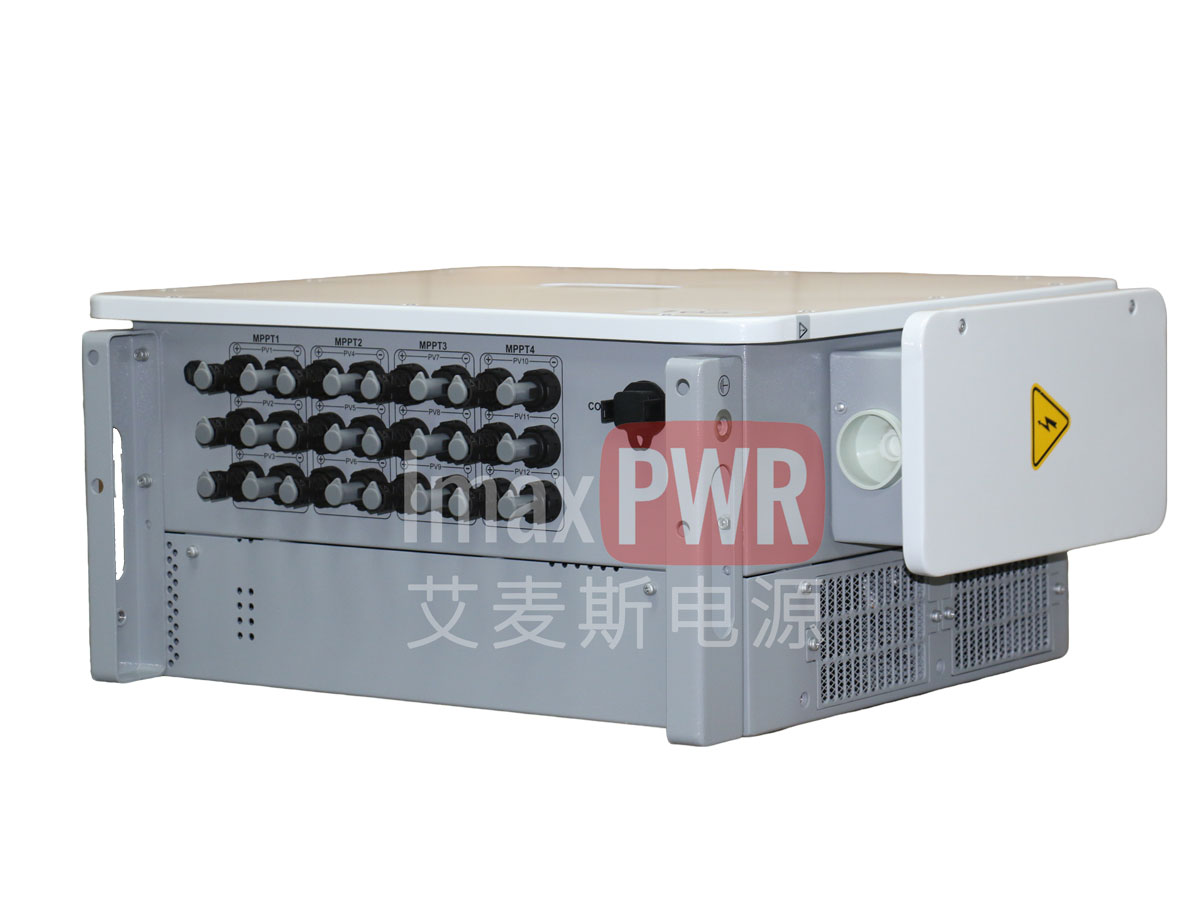

產品實拍展示

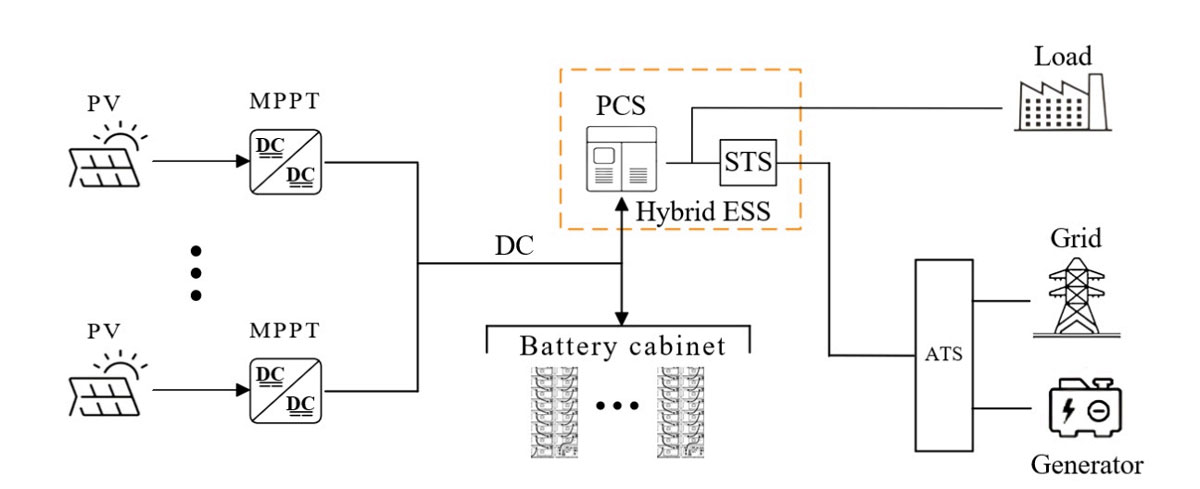

系統拓撲圖

典型應用場景圖

產品簡介

艾麥斯壁掛式混合型MPPT由艾麥斯(深圳)電源科技有限公司自主研發生產，專注直流耦合光儲系統應用，核心實現光伏發電效率與儲能充電效率的雙重提升，打造“停電但不斷電”的直流耦合并離網光儲系統。產品支持多路MPPT設計，適配光伏PV板多角度安裝需求，同時集成多重安全保護、智能散熱等功能，防護等級達IP66+C5防腐，可滿足戶外及海邊高鹽霧等復雜場景使用，整機設計緊湊、安裝便捷，為光儲系統提供高性價比、高可靠性的解決方案。

核心產品優勢

系統核心參數

線纜選擇要求

快速安裝指南

本產品安裝操作需由專業人員完成，操作人員需熟悉光伏發電系統構成、工作原理及項目所在地相關標準，安裝前需檢查設備外觀及配件完整性，拆除防拆標簽或未按規范安裝導致的損壞，不在質保范圍內。

一、安裝工具準備

• 3#內六角扳手：MPPT控制器接線艙門板拆裝（隨機附件）
• 十字螺絲刀(PH2)：緊固接地、掛架（適配M6/M8螺栓）
• 管型端子壓線鉗：壓接通信線端子
• 19mm加長型套筒扳手：DC+/-輸出電纜連接（適配M12螺母）
• AMC4端子壓線鉗：壓接MC4輸入電纜端子
• 萬用表：測量電壓，保障接線安裝安全
• PV端子扳手：PV端子拆裝（隨機附件）
• 安全防護用具：絕緣鞋、手套等施工勞保用品

二、安裝方式

產品包裝附帶掛架，支持喉箍抱桿式、螺釘抱桿式、螺釘掛架式三種安裝方式，優先選擇無陽光直射、無雨淋積雪的安裝地點，若無可搭建遮陽棚；墻壁安裝需自行配備M8膨脹釘，根據墻體承重選擇。

• 喉箍抱桿式：掛板背側用≥2PCS喉箍穿箍帶安裝孔，扎緊固定；控制器由上至下掛于掛板，用8PCS隨機螺釘兩側緊固。
• 螺釘抱桿式：用3PCS M8x20隨機螺釘固定掛件；控制器掛板后用8PCS M8x20隨機螺釘兩側緊固。
• 螺釘掛架式：用4PCS M8x20隨機螺釘固定掛件；控制器掛板后用8PCS M8x20隨機螺釘兩側緊固。

三、電氣連接規范

電氣連接前需斷開逆變器、電池側直流斷路器及MPPT輸入總開關，做好斷電警示；確認光伏組串開路電壓未超限值，電纜正負極做好標識，禁止帶載操作。

• 輸出側電纜接線：地線接殼體外部PE標識處，線纜線徑≥35mm²，適配M8x20組合螺釘；DC輸出電纜從接線箱底部穿入，用加長套筒拆M12螺母，壓接功率端子后鎖緊，扭力力矩30N.M。
• PV輸入電纜接線：先將電纜剝線后壓接MC4公母頭端子（區分正負極），再將電纜正負極對應連接MPPT控制器PV+/PV-端子。
• RS485通信線纜接線：箱體底部設COM1 485接口，支持單臺/多臺組網，按485_A(差分+)、GND(信號地)、485_B(差分-)定義接線；線纜從防水鎖頭穿入，壓接管型端子后插入對應端口，多臺采用串聯方式連接。

典型應用場景

常見問題
