IMAXPWR 100kW&125kW 帶STS的PCS儲能變流器

高效、高可靠的中小型儲能微電網解決方案

產品拓?fù)渑c結構圖示

電氣拓?fù)湓韴D

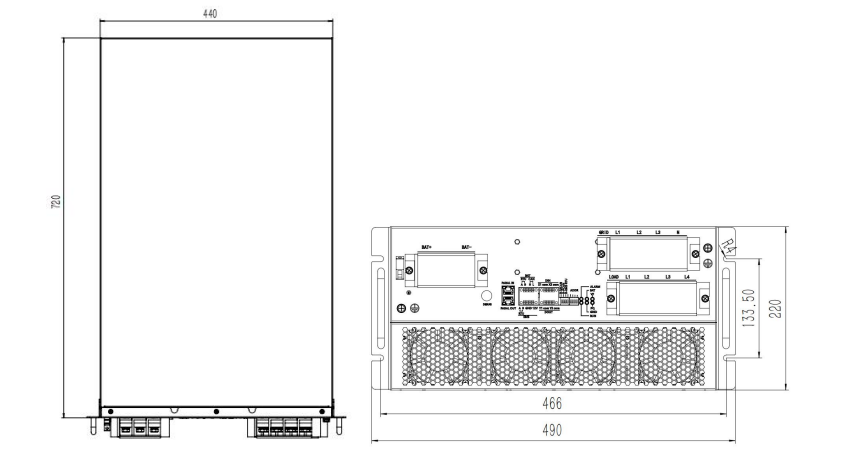

產品外形尺寸圖紙

產品介紹

主要針對中小型儲能微電網開發的一款高效、高可靠儲能變流器，支持多臺并聯運行，支持油機混動運行。適用于工商業峰谷套利、光儲一體儲能、海島、微電網、農場、別墅等多種場景，滿足不同用戶的需求。

產品特點與核心優勢

高效、高可靠

低功耗：待機功耗低≤15W，空載運行損耗小于160W
高效率：最高轉化效率98.5%
高防護：核心控制部分具備IP5X的防護等級，能在惡劣環境下穩定工作，如沙塵、高鹽霧等
風道隔離設計：采用隔離風道設計，提高了產品的安全性和可靠性
高過載能力：具備150%的瞬時過載能力，增強了系統的適應性和耐用性
無縫切換功能：支持并離網無縫切換，確保了電力供應的連續性和穩定性

核心功能

油機混動模式：支持油機混動運行，提供靈活的能源組合方式，提高能源利用效率
三相獨立并網控制技術：實現了三相獨立控制，優化了電力分配，提高了系統的靈活性和效率
無縫切換：內置STS，并離網無縫切換（小于10ms）
電網適應性：完善的高低壓穿越功能、孤島保護、黑啟動等功能
并機功能：交流側支持15臺并聯并網或離網運行（3臺以上并機需要外置STS接入）
靈活的應用場景：適用于小型工商業、小型海島微電網、農場、別墅等多種場景

便捷運維特性

通信與監控：支持多種通信協議，支持主流的BMS協議，便于遠程監控和管理
可維護性高：前接線、前維護
故障保護：完善的故障保護和故障記錄功能

產品規格參數

技術參數項	MSP100KHCST	MSP125KHCST
電池側參數
最高電池電壓	950V	950V
最低電池電壓	680V	680V
額定電池電壓范圍	680V-900V	680V-900V
最大電池電流	150A	200A
并網交流側參數
額定功率	100kVA	125kVA
額定電流	145A	181A
額定電網電壓	400V/230V	400V/230V
電網電壓范圍	-20%~15%	-20%~15%
電網頻率范圍	50Hz/47Hz~52Hz(60Hz/57Hz~62Hz)	50Hz/47Hz~52Hz(60Hz/57Hz~62Hz)
電流諧波	<3%（大于30%負載）	<3%（大于30%負載）
功率因數	-1~1	-1~1
離網交流側參數
額定輸出功率	100kVA	125kVA
最大輸出功率	110kVA	137.5kVA
額定輸出電流	145A	181A
最大輸出電流	160A	200A
額定電壓	400V/230V	400V/230V
輸出電壓諧波	<3%(阻性負載)	<3%(阻性負載)
不平衡度	100%	100%
頻率范圍	50/60Hz	50/60Hz
輸出過載(電流)	Ie1.1 Ie1.25	Ie1.1 Ie1.25
系統通訊參數
通訊接口	EMS：RS485 電池：CAN或RS485
DIDO端口	DI：2路；DO：2路
最大轉換效率	98.5 %	98.5 %
安裝方式	插框	插框
通用整體參數
整機損耗	待機<15W，空載功率<200W
整機重量	≤50kg
外形尺寸	WLH：440720220mm
整機防護等級	IP20
工作溫度范圍	-30~60℃(45℃降額)
工作濕度范圍	5-95%
散熱冷卻方式	智能風扇調速風冷
適用海拔高度	4000m（2000m以上降額使用）
產品認證標準	CE，IEC62477，IEC6100，EN50549

電氣拓?fù)渑c工作模式

本產品采用先進的三相獨立控制拓?fù)浣Y(jié)構，支持并網運行、離網獨立供電、柴油發電機混動聯動三大主流工作模式，實現能源高效轉換、負荷智能分配與多能源協同調度，可適配無電網、弱電網、常規電網多種供電環境，全程保障供電穩定可靠。

典型應用場景

工商業峰谷套利

利用峰谷電價差進行儲能充放電，降低用電成本，提升經濟效益

光儲一體儲能

與光伏系統結合，實現自發自用、余電上網，提高新能源利用率

海島微電網

為偏遠海島提供穩定電力供應，支持油機混動運行，解決供電難題

農場/別墅供電

為農場、別墅等場景提供可靠備用電源，支持并離網無縫切換

保護與安全設計

風道隔離、防鹽霧、控制倉密封防塵防潮設計
寬溫寬濕適配，滿足5%-95%濕度環境穩定運行
強抗干擾設計，2KV對地耐壓防護，配備III級防雷配置
整機經過專業運行振動測試、包裝運輸可靠性測試
全維度故障自檢、故障記錄存儲，便于快速排查檢修
集成孤島保護、高低壓穿越、黑啟動等電網適配保護功能

常見問題

Q: 這款儲能變流器支持多臺并聯運行嗎？

A: 支持，交流側支持15臺并聯并網或離網運行，3臺以上并機需要外置STS接入。

Q: 產品的并離網切換時間是多少？

A: 內置STS，并離網無縫切換時間小于10ms，確保電力供應的連續性。

Q: 產品的最高轉換效率是多少？

A: 產品最高轉化效率可達98.5%，同時待機功耗低≤15W，空載運行損耗小于160W。

Q: 產品支持哪些通信協議？

A: 支持多種通信協議，包括EMS的RS485協議，電池側的CAN或RS485協議，同時支持主流的BMS協議，便于遠程監控和管理。

欧美视频不卡一区二区三区,久久高清中文蜜臀懂色av,久草青青草原在线视频免费久草,一区二区三区亚洲av

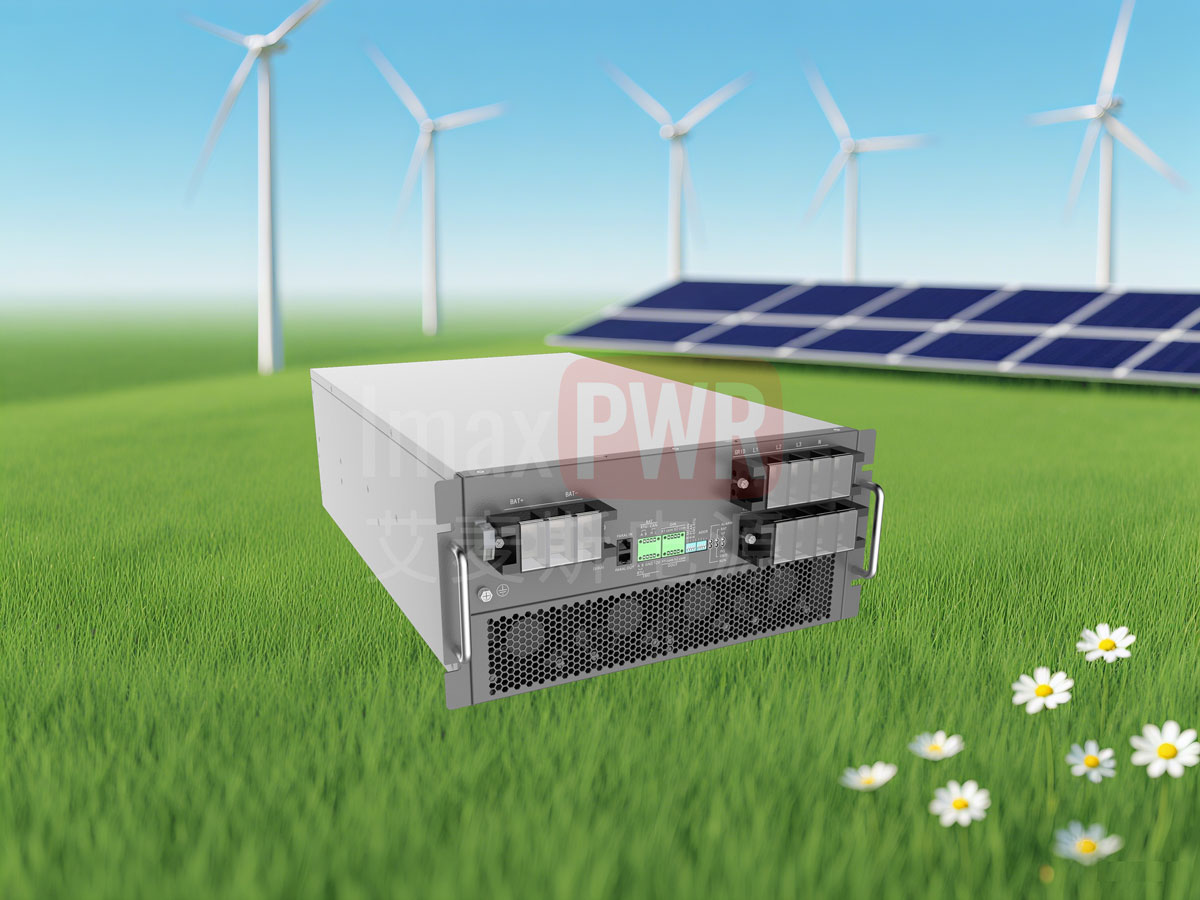

MSP100HKST/MSP125HKST 100kW125kWPCS儲能變流器帶STS
