直流充電模塊 · 光儲充一體化

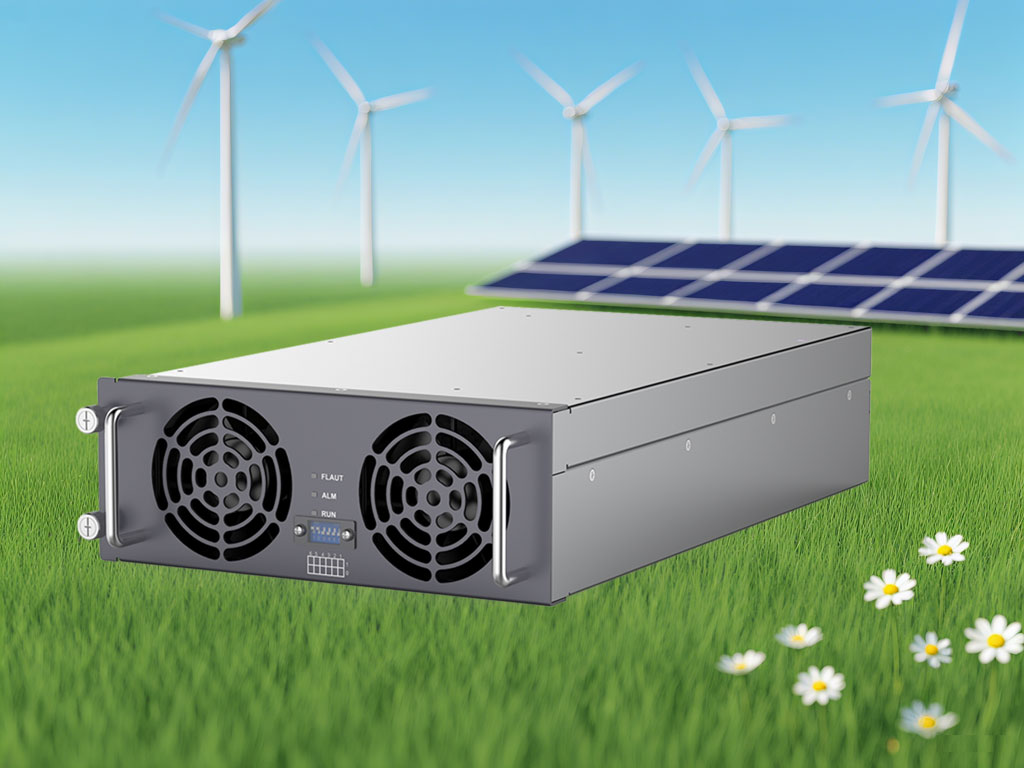

BIDC75050 20kW 雙向直流充電模塊

專為直流供電電動汽車充電樁開發，集成 MPPT 功能，恒功率范圍寬、高效率、高功率密度、電磁輻射極小，廣泛應用于光儲充一體式充電站。

全SiC設計 · 峰值效率 >97% 恒功率 300–1000Vdc 雙向能量流動 CAN總線通信 MTBF >500,000h

BIDC75050 為滿足直流供電的電動汽車充電樁應用而開發的直流充電模塊。該模塊具有恒功率范圍寬、高效率、高功率密度、電磁輻射和干擾極小、高可靠性等優點。 BIDC75050 為直流輸入直流輸出，集成 MPPT 功能，廣泛應用于光儲充一體式充電站。

核心功能與優勢

高效 · 可靠 · 智能 · 寬適配

高效節能

全SiC設計 · 峰值效率 >97%

恒功率電壓范圍寬：300Vdc ~ 1000Vdc
超高效率：全SiC設計，峰值效率 >97%
高功率密度：36W/in³ / 49W/in³，節省空間

安全可靠

高頻隔離 · 雙向變換

三相無中線交流輸入：消除中線電流過大風險
能量雙向流動：AC/DC和DC/AC雙向變換
高頻變壓器隔離：保障雙向變換模塊高可靠性

智能便捷

全數字化控制 · 雙DSP

全數字化控制：雙DSP設計，高可靠性控制
支持并離網應用：適應各類應用場景

廣泛適配

寬電壓范圍 · 電磁兼容優異

寬交流電壓范圍：260Vac ~ 530Vac
寬直流電壓范圍：150Vdc ~ 1000Vdc
滿足 EN61000-6-1 和 EN61000-6-3 CLASS B

典型應用場景

多領域適配 · 靈活部署

1儲能充放電設備

2V2G充放電設備

3具有直流母線和儲能的微電網

4退役電池梯次利用

5各類生產測試設備

技術參數規格

精密指標 · 可靠數據

基本參數

BIDC75050

型號	BIDC75050
輸入電壓范圍	260Vdc - 900Vdc
輸出電壓范圍	50Vdc - 750Vdc，調壓步進為0.1Vdc
恒功率輸出電壓范圍	400Vdc - 750Vdc
輸出功率	20kW
最大輸出電流	50A
尺寸（不含把手及端子凸出部分）	85mm（高）× 226mm（寬）× 395mm（深）

直流輸入

DC Input

額定輸入電壓	710Vdc
輸入電壓范圍	260Vdc - 900Vdc
最大輸入電流	34A
效率（滿載）	>95.5%

直流輸出

DC Output

穩壓精度	< ±0.5%
穩流精度	≤ ±1%（輸出負載在額定范圍的20% - 100%內）
均流	不平衡度 < ±5%
輸出限流	0.2 - 50A 連續可調
輸出電流	0 - 50A
恒功率輸出電壓范圍	400Vdc - 750Vdc
電壓范圍	50Vdc - 750Vdc，調壓步進為0.1Vdc
輸出功率	20kW

工作環境 & 其他參數

Environment & More

相對濕度	≤95%RH，無冷凝
海拔高度	2000m，2000m以上需考慮降額使用
冷卻方式	強迫風冷
工作溫度	-40°C ~ +75°C，+55°C以上需降額使用
尺寸（不含把手及端子凸出部分）	85mm（高）× 226mm（寬）× 395mm（深）
重量	≤11kg
通信方式	CAN總線
平均無故障時間（MTBF）	>500,000小時
滿足規范	GB/T18487、NB/T33001、NB/T33008

實測效率曲線

全SiC設計 · 峰值效率 >97%

BIDC75050 效率特性曲線

實測數據 · 典型值

測試條件：額定輸入電壓 710Vdc，滿載輸出 20kW · 全SiC設計，峰值效率 >97% · 恒功率范圍 400Vdc ~ 750Vdc

電氣拓撲與工作模式

雙向變換 · MPPT 追蹤 · 高頻隔離

直流母線雙向能量路徑控制與通信 MPPT 追蹤

保護與安全

多重防護 · 穩定運行

高頻變壓器隔離

保障雙向變換模塊的高可靠性，電氣隔離安全

電磁兼容 CLASS B

滿足 EN61000-6-1 和 EN61000-6-3 標準，輻射極小

寬溫工作范圍

-40°C ~ +75°C，適應嚴苛環境，+55°C以上降額

過載與限流保護

輸出限流 0.2-50A 連續可調，穩流精度 ≤ ±1%

高可靠性設計

MTBF >500,000 小時，全數字化雙DSP控制

滿足國標規范

符合 GB/T18487、NB/T33001、NB/T33008

常見問題

快速解答 · 無憂使用

Q BIDC75050 支持哪些電壓范圍？

輸入電壓：260Vdc ~ 900Vdc；輸出電壓：50Vdc ~ 750Vdc（步進0.1Vdc）；恒功率輸出范圍為 400Vdc ~ 750Vdc，最大輸出功率 20kW。

Q 模塊是否支持雙向能量流動？

是的，BIDC75050 支持 AC/DC 和 DC/AC 雙向變換，潮流方向變化平滑過渡，適用于 V2G 充放電、儲能系統等場景。

Q 工作溫度和降額要求是什么？

工作溫度范圍為 -40°C ~ +75°C，當環境溫度超過 +55°C 時需考慮降額使用。海拔超過 2000m 也需降額。

Q 模塊的通信接口是什么？

采用 CAN 總線 通信，支持全數字化控制，雙 DSP 設計確保高可靠性控制。

Q 模塊尺寸和重量是多少？

尺寸為 85mm（高）× 226mm（寬）× 395mm（深）（不含把手及端子凸出部分），重量 ≤ 11kg，功率密度高達 36W/in³ / 49W/in³。
