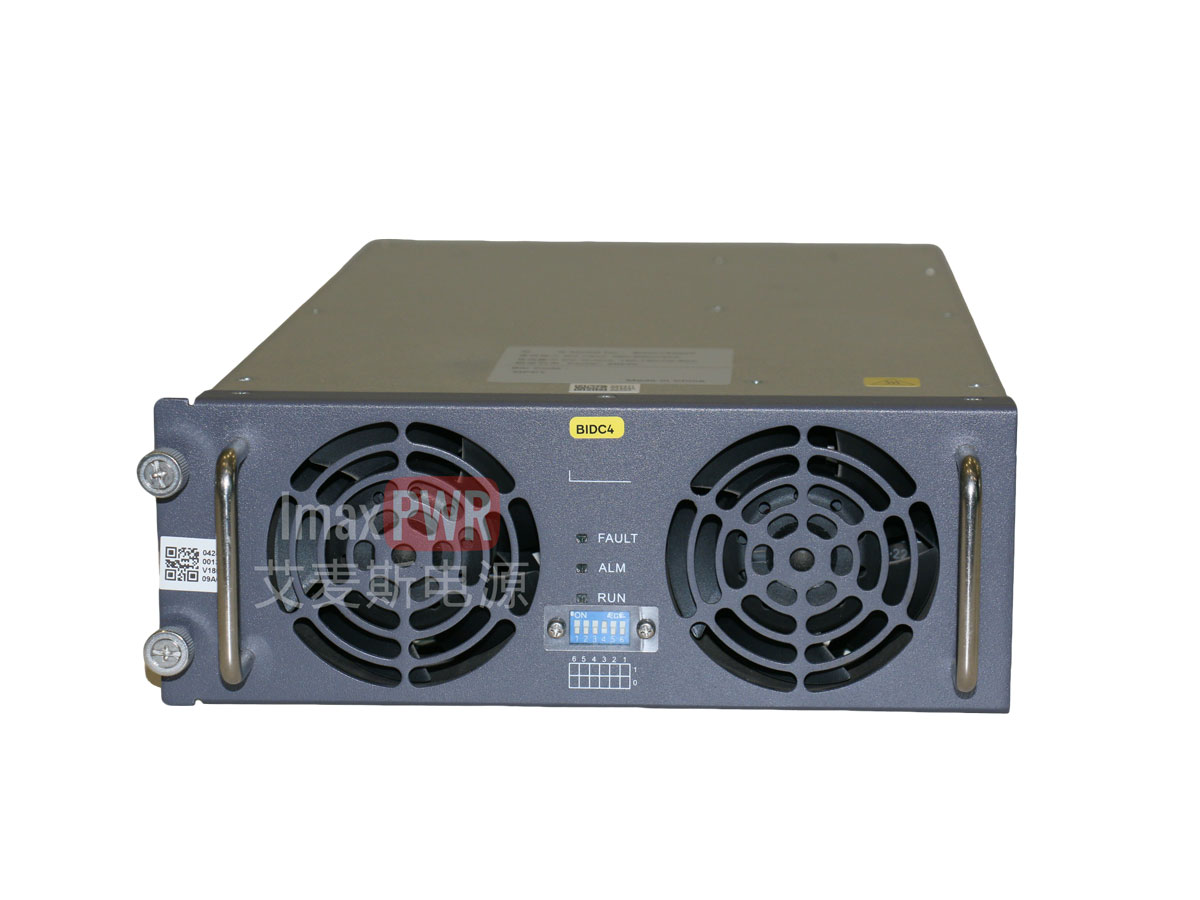

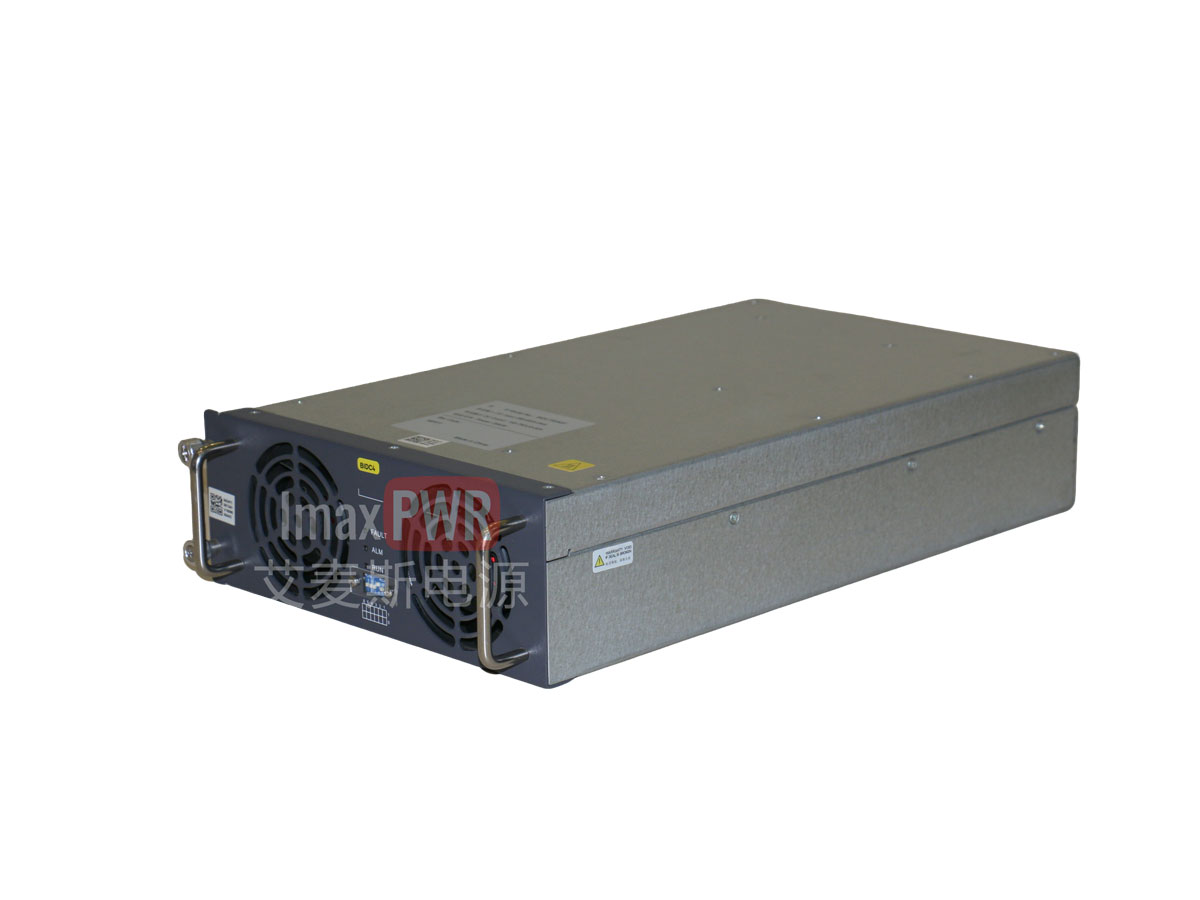

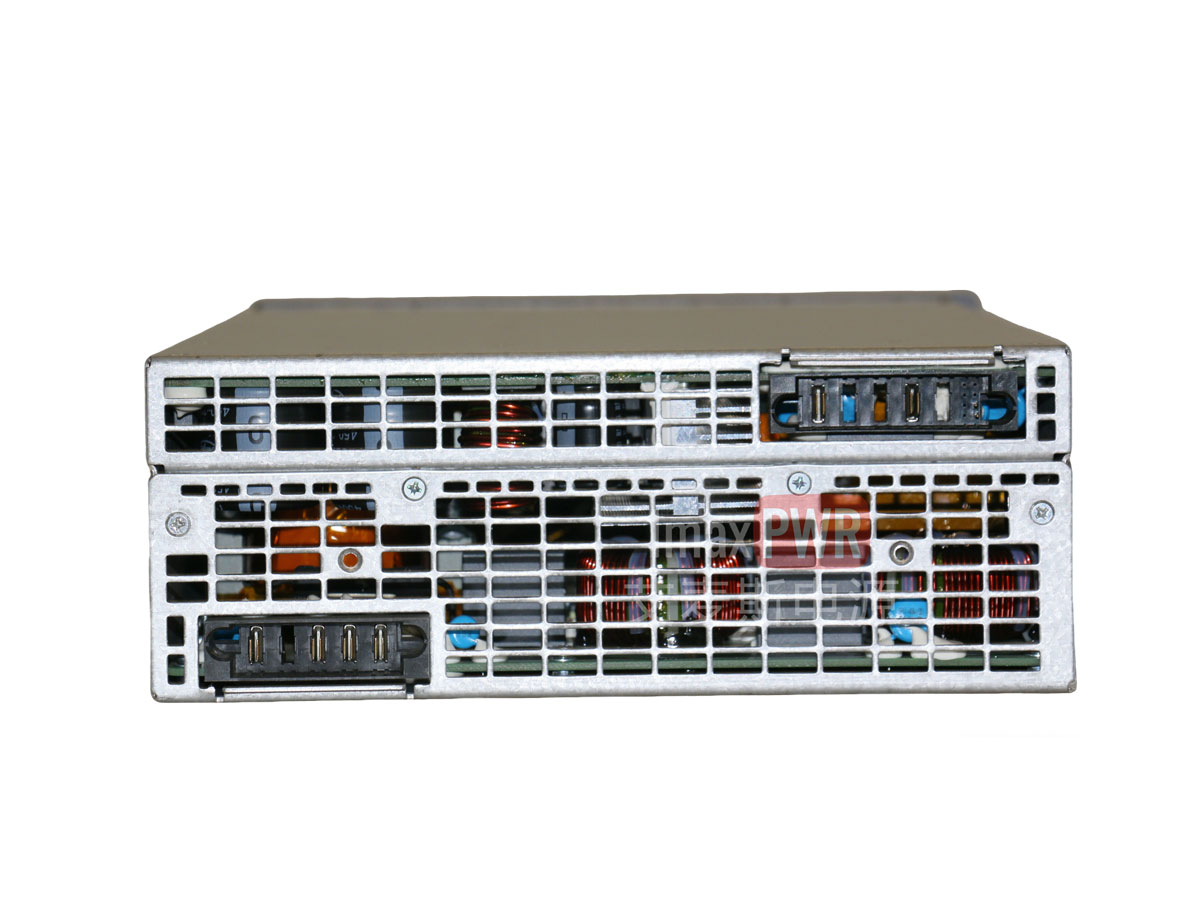

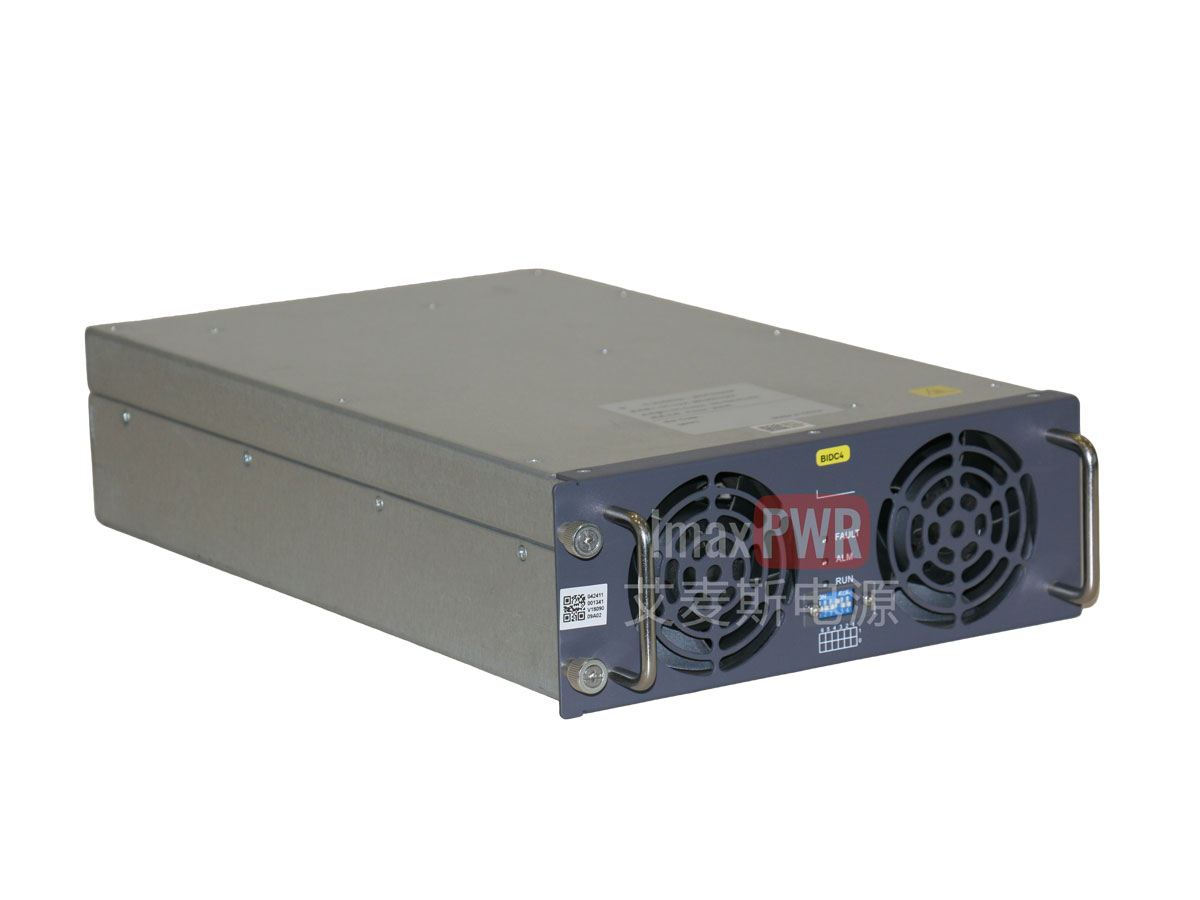

BIDC75050F 20kW高頻隔離升降壓DCDC MPPT

IMAXPOWER艾麥斯電源 - 全隔離、高效率、高可靠的儲能與光儲充核心電力模塊

產品特點

更安全可靠
全高頻隔離設計，確保電池與直流母線之間的安全；DSP+CPLD的全數字控制，多重多級的軟硬件過流、過壓、過溫保護，安全可靠；可靠的并聯功能，方便功率擴展，可達16個模塊并聯。
更高效率
DC/DC采用軟開關諧振技術，最高效率達95.8%；較傳統非隔離DC/DC，系統應用中省掉工頻變壓器，高頻隔離效率更高，高達95.8%以上。
更智能友好
覆蓋乘用車（40V~750Vdc）多個電池電壓等級，電池電壓范圍寬；更寬的直流母線電壓，便于接入多種規格的直流母線。
支持MPPT光伏接入
集成MPPT功能，可應用于共直流母線的光儲充檢一體式充電站。
更靈活配置
支持標準機架安裝，結構緊湊；模塊熱插拔設計，系統靈活配置；便于系統集成商靈活設計不同形式的儲充、光儲充、儲充檢或儲能系統。

典型應用場景

燃料電池發電

光儲充系統

車網互動V2G

儲充檢一體化

電池梯次利用

保護與安全設計

全高頻電氣隔離
電池側與直流母線側實現完全電氣隔離，有效阻斷故障回路，保障人身與設備安全。
多重軟硬件保護
過流、過壓、過溫、短路、反接等多級保護機制，由DSP+CPLD雙控制器實時監控，響應速度快，可靠性高。
絕緣與耐壓安全
直流輸入、輸出對外殼及相互間絕緣電阻≥10MΩ，3535V直流耐壓測試無擊穿，滿足嚴苛安規標準。
EMC電磁兼容
滿足NB/T 33001-1-2018等行業標準，通過浪涌、EFT、ESD、傳導/輻射抗擾度測試，適應復雜電磁環境。

產品規格參數

類別	名稱	參數
環境條件	工作溫度	-40℃ ~ +75℃，50℃以上需降額使用
	儲存溫度	-40℃ ~ +70℃
	相對濕度	≤95%RH，無冷凝
	冷卻方式	強迫風冷
	海拔高度	2000m，2000m以上需降額使用
	大氣壓力	79kPa ~ 106kPa
	IP防護等級	Ip20
直流輸入	額定電壓	710Vdc
直流輸入	輸入電壓范圍	260Vdc~900Vdc
MPPT模式	MPPT工作電壓范圍	260Vdc ~ 720Vdc
	MPPT滿載電壓范圍	600Vdc ~ 720Vdc
	MPPT啟動電壓	325Vdc
	MPPT最大輸入電流	≤41A
	MPPT效率	>99.5% (MPP≥5000W)
	輸入并機MPPT追蹤功能	支持監控可設，掉電模式保存，最大2個模塊并機
	電壓范圍	150Vdc ~ 750Vdc
直流輸出	電流范圍	0 ~ 50A（限流點可以設）
	額定電流	26A（設定限流點需要）
	穩壓精度	< ±0.5%
	穩流精度	≤±1%（輸出負載20% ~ 100%額定范圍）
	負載調整率	≤±0.5%
	啟動超調量	≤±3%
紋波指標	電壓紋波因素	≤1%（150~750V, 0 ~ 20MHz）
EMC指標	浪涌	滿足電動汽車非車載整車直流充電機通用技術規范，NB/T 33001-1-2018，NB/T 33008-1-2013
	EFT	輸入和輸出: 4kV;信號線: 1kV 參考標準: NB/T 33001-1-2018, NB/T 33008-1-2018
	ESD	8kV/15kV；參考標準: NB/T 33001-1-2018, NB/T 33008-1-2018
	傳導抗擾	3Vrms, 0.15 ~ 80MHz 參考標準: NB/T 33001-1-2018, NB/T 33008-1-2018
	輻射抗擾	10V, 80 ~ 2GHz；參考標準: NB/T 33001-1-2018, NB/T 33008-1-2018
	工頻磁場	30A/m；參考標準: NB/T 33001-1-2018, NB/T 33008-1-2018
	傳導發射	Class A, 滿足電動汽車非車載整車直流充電機通用技術規范, NB/T 33001-1-2018, NB/T 33008-1-2018
	輻射發射	Class A, 滿足電動汽車非車載整車直流充電機通用技術規范, NB/T 33001-1-2018, NB/T 33008-1-2018
其它	安規要求	滿足電動汽車非車載整車直流充電機通用技術規范, NB/T 33001-1-2018, NB/T 33008-1-2018
	效率	≥95.8%, @750V, 50% ~ 100%負載電流, 額定710V輸入
	待機功耗	9W（輸入電壓為600Vdc）
	開機瞬間沖擊電流	不大于當前輸入電壓下的額定電流的10%
	均流	在10% ~ 100%負載時, 模塊電流均流誤差≤±5%額定輸出電流內
	溫度系數 (1/℃)	≤±0.01%
	啟動時間（通過監控模塊選擇開機模式）	正常開機模式: 從直流上電到模塊輸出的時間延遲≤8s 輸出緩啟: 啟動時間可以通過監控模塊設置, 默認輸出啟動時間3~8s
	噪聲	不大于65dB（A）（離開1m處）
	接地電阻	接地電阻≤0.1Ω, 應能承受電流≥25A
	漏電流	漏電流≤3.5mA
	絕緣電阻	直流輸入、輸出對外殼之間以及直流輸入對直流輸出之間的絕緣電阻≥10MΩ
	絕緣強度	直流輸入端子對殼體3535V直流電壓1分鐘, 無擊穿、無飛弧現象, 穩態漏電流小于1mA; 直流輸入端子對直流輸出端子3535V直流電壓1分鐘, 無擊穿、無飛弧現象, 穩態漏電流小于1mA; 直流輸出端子對殼體3535V直流電壓1分鐘, 無擊穿、無飛弧現象, 穩態漏電流小于1mA; CAN對殼體707V直流電壓1分鐘, 無擊穿、無飛弧現象, 穩態漏電流小于1mA
	ROHS	R6
機械參數	尺寸	85mm（高）×226mm（寬）×390mm（深不含插座和把手）
機械參數	重量	≤11kg
