壁掛式混合型MPPT控制器

直流耦合并離網光儲系統核心設備 - 停電但不斷電的并離網切換

產品簡介

艾麥斯壁掛式混合型MPPT由艾麥斯(深圳)電源科技有限公司自主研發生產，專注直流耦合光儲系統應用，核心實現光伏發電效率與儲能充電效率的雙重提升，打造“停電但不斷電”的直流耦合并離網光儲系統。產品支持多路MPPT設計，適配光伏PV板多角度安裝需求，同時集成多重安全保護、智能散熱等功能，防護等級達IP66+C5防腐，可滿足戶外及海邊高鹽霧等復雜場景使用，整機設計緊湊、安裝便捷，為光儲系統提供高性價比、高可靠性的解決方案。

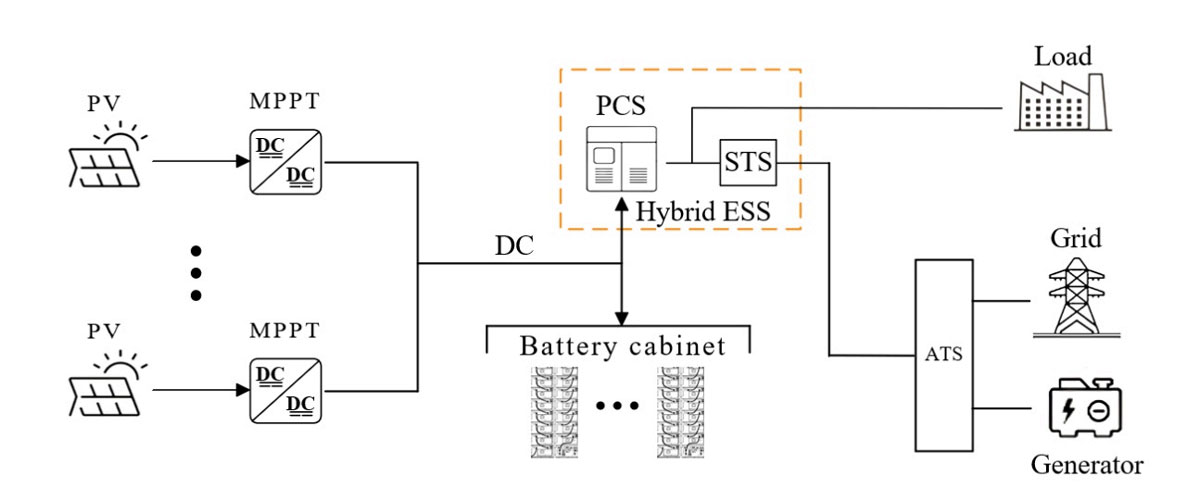

圖1：艾麥斯壁掛式混合型MPPT控制器系統拓撲圖

核心產品優勢

儲能電池充電效率更高，光伏發電利用率大幅提升
支持更大光伏裝機容量，適配大型光儲系統需求
防逆流和限功率響應更快，控制精度更高
PV串就近MPPT升壓匯流，避免遠距離接線混亂，施工更簡單
無需配置光伏逆變器、交直流匯流箱，降低系統投資成本
IP66防護+C5防腐，滿足戶外及海邊高鹽霧場景使用
多路MPPT設計，適配光伏板多角度、多朝向安裝需求
內置輸出短路、反接、過溫等多重安全保護，運行更可靠
風扇智能調速，低噪音同時保證散熱效率
內置絕緣阻抗檢測，可選配PID功能，適配不同項目需求
輸入內置二級浪涌保護，PV反接+端子過熱雙重防護
整機結構緊湊、尺寸小，支持多方式安裝，操作便捷

系統核心參數

參數類別/產品型號		BIPV60K2	BIPV120K4	BIPV320K6
PV側參數	最大光伏陣列電壓	≤900V且≤后端電池最大耐受電壓		≤1500V且≤后端電池最大耐受電壓
	MPPT電壓范圍	200V-900V		500V-1460V
	滿載MPPT電壓范圍	560V-900V		900V-1266V
	最大支路電流	20A		30A
	輸入PV支路數	6個	12個	24個
	MPPT數量	2個	4個	6個
	每路MPPT電流	55A		60A
	輸出電壓范圍	600-950V		950-1500V
輸出參數	額定電壓	默認716.8V（可調整）		默認1331.2V（可調整）
	額定輸出電流	80A	160A	240A
	額定輸出功率	60kW	120kW	320kW
	最大輸出電流	120A	200A	278A
系統參數	最大效率	99.4%
	防護等級	IP66
	冷卻方式	風冷
	尺寸(寬x深x高)	610x480x260mm	800x500x300mm	800x500x300mm
	重量	25kg	30kg	60kg
	工作溫度	-30~55°C
	通訊接口	RS485

快速安裝指南

本產品安裝操作需由專業人員完成，操作人員需熟悉光伏發電系統構成、工作原理及項目所在地相關標準，安裝前需檢查設備外觀及配件完整性，拆除防拆標簽或未按規范安裝導致的損壞，不在質保范圍內。

一、安裝工具準備

3#內六角扳手：MPPT控制器接線艙門板拆裝（隨機附件）
十字螺絲刀(PH2)：緊固接地、掛架（適配M6/M8螺栓）
管型端子壓線鉗：壓接通信線端子
19mm加長型套筒扳手：DC+/-輸出電纜連接（適配M12螺母）
AMC4端子壓線鉗：壓接MC4輸入電纜端子
萬用表：測量電壓，保障接線安裝安全
PV端子扳手：PV端子拆裝（隨機附件）
安全防護用具：絕緣鞋、手套等施工勞保用品

二、安裝方式

產品包裝附帶掛架，支持喉箍抱桿式、螺釘抱桿式、螺釘掛架式三種安裝方式，優先選擇無陽光直射、無雨淋積雪的安裝地點，若無可搭建遮陽棚；墻壁安裝需自行配備M8膨脹釘，根據墻體承重選擇。

喉箍抱桿式：掛板背側用≥2PCS喉箍穿箍帶安裝孔，扎緊固定；控制器由上至下掛于掛板，用8PCS隨機螺釘兩側緊固。
螺釘抱桿式：用3PCS M8x20隨機螺釘固定掛件；控制器掛板后用8PCS M8x20隨機螺釘兩側緊固。
螺釘掛架式：用4PCS M8x20隨機螺釘固定掛件；控制器掛板后用8PCS M8x20隨機螺釘兩側緊固。

三、電氣連接規范

電氣連接前需斷開逆變器、電池側直流斷路器及MPPT輸入總開關，做好斷電警示；確認光伏組串開路電壓未超限值，電纜正負極做好標識，禁止帶載操作。

輸出側電纜接線：地線接殼體外部PE標識處，線纜線徑≥35mm²，適配M8x20組合螺釘；DC輸出電纜從接線箱底部穿入，用加長套筒拆M12螺母，壓接功率端子后鎖緊，扭力力矩30N.M。
PV輸入電纜接線：先將電纜剝線后壓接MC4公母頭端子（區分正負極），再將電纜正負極對應連接MPPT控制器PV+/PV-端子。
RS485通信線纜接線：箱體底部設COM1 485接口，支持單臺/多臺組網，按485_A(差分+)、GND(信號地)、485_B(差分-)定義接線；線纜從防水鎖頭穿入，壓接管型端子后插入對應端口，多臺采用串聯方式連接。

四、線纜選擇要求

PV+、PV-支路	使用4/6mm²光伏電纜（可根據實際輸入電流調整）
DC+/-電纜	推薦使用帶屏蔽多芯線纜穿管鋪設
RS485通信線纜	推薦使用22~24AWG線纜
接地電纜	至少1根橫截面積≥35mm²的專用接地電纜（適配SC35-12/SC50-12等銅鼻子）

五、系統應用場景及核心優勢

艾麥斯壁掛式混合型MPPT控制器憑借高適配性、高可靠性的產品特性，可廣泛應用于各類直流耦合并離網光儲系統場景，以下為核心應用場景及對應優勢：

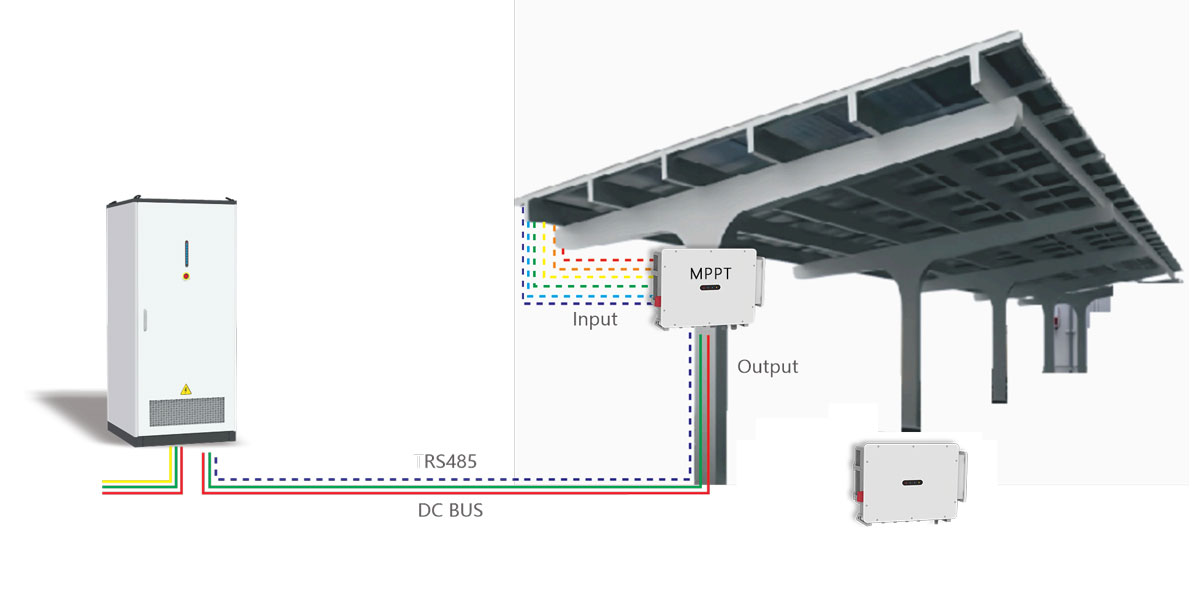

圖2：艾麥斯壁掛式混合型MPPT控制器典型應用場景圖

工商業分布式光伏儲能場景：適配大型工商業廠房、園區光伏裝機需求，多路MPPT設計可匹配不同朝向的光伏板布局，99.4%的高轉換效率最大化光伏發電收益；IP66防護等級可適應廠房戶外/半戶外安裝環境，大幅降低系統運維成本。
海島/沿海高鹽霧地區光儲場景：C5防腐等級+IP66防護，完美適配海邊高鹽霧、高濕度惡劣環境，解決傳統設備易腐蝕、故障率高的痛點；寬電壓輸入范圍可適配海島復雜的光照條件，保證儲能系統穩定運行。
偏遠無電地區離網光儲場景：無需配置光伏逆變器、交直流匯流箱，大幅降低離網光儲系統的初始投資成本；-30~55°C寬工作溫度范圍，可適應高原、荒漠等極端氣候地區，實現“停電不斷電”的穩定供電。
戶用光儲一體化場景：整機結構緊湊、尺寸小，支持多方式安裝，適配家庭屋頂光伏的有限安裝空間；智能散熱+低噪音設計，不影響居民日常生活；多重安全保護功能，保障家庭用電安全。
光伏充電站光儲場景：防逆流和限功率快速響應特性，可精準控制光伏功率輸出，適配充電站電網接入規范；大裝機容量支持可滿足充電站大功率儲能需求，降低充電站峰谷電價差成本。
