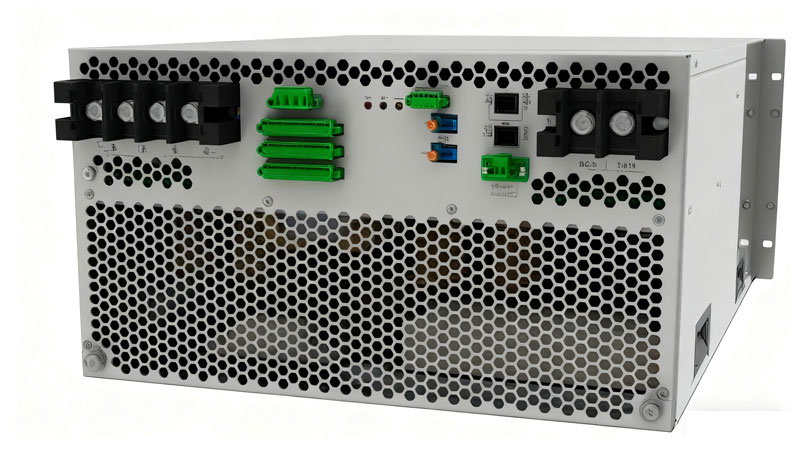

600-950Vdc192A100kW模塊式PCS

本產品是一款專為215kWh、233kWh分布式儲能系統量身打造的模塊化變流器產品，額定功率為100kW，支持雙向能量流動、寬范圍電池電壓，可與多種類型電池搭配使用，滿足不同應用場景的需求

100kW模塊化PCS：本產品是一款專為215kWh、233kWh分布式儲能系統量身打造的模塊化變流器產品，額定功率為100kW，支持雙向能量流動、寬范圍電池電壓，可與多種類型電池搭配使用，滿足不同應用場景的需求，安裝使用靈活。

100kWPCS（M系列）：B系列分為兩款，分別是三橋臂四線與四橋臂四線。其中三橋臂四線產品適配于215kWh電池簇，具備極致性價比。四橋臂四線產品適配于200kWh/215kWh電池簇，具備純單相帶載能力。
100kWPCS（X系列）：本產品采用四橋臂設計，適配于215kWh、233kWh電池簇。直壓可達950V，且性能更優。

技術參數相關特性

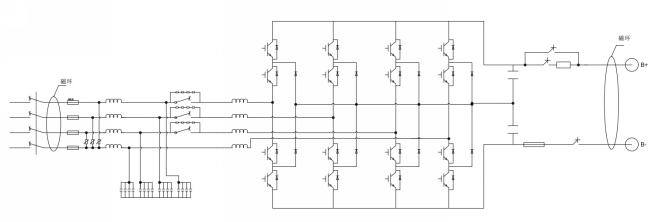

三相四線設計及帶載能力

三相四線設計，具備單相、三相有功無功控制功能，同時四橋臂產品具備純單相帶載能力。這一設計特性使得產品在電力控制方面更加靈活多樣，能夠滿足不同類型負載的控制需求，無論是單相還是三相負載，都能實現精準的功率控制。

安裝方式靈活性

抽屜式/側放式均可兼容，前接線后接線可選，安裝方式更加靈活。這種設計考慮了不同安裝環境和用戶需求，無論是空間受限的場景還是對接線方式有特定要求的情況，都能找到合適的安裝解決方案，提高了產品的適用性。

并機能力

交流側接受20臺直接并聯（并網模式下）。強大的并機能力意味著可以通過多臺設備并聯來滿足更大功率的需求，適用于對功率要求較高的工商業儲能、微電網等場景，方便用戶根據實際需求進行系統擴容。

三相不平衡帶載能力

100%三相不平衡帶載能力，完美適配臺區/工商業/微網等工況。在實際的電力系統中，三相不平衡的情況較為常見，該產品能夠完全適應這種工況，保證在三相負載不平衡時仍能穩定運行，為各類場景提供可靠的電力支持。

并離網切換功能

支持并離網無縫切換功能，切換時間<20ms。快速的并離網切換能力確保在電網故障或需要離網運行時，能夠迅速切換，保障負載的持續供電，減少停電對用戶的影響，提高供電的可靠性和穩定性。

功能配置

具備PQ、VF、VSG、黑啟動功能。這些豐富的功能使得產品能夠滿足不同應用場景下的多種需求，例如在微電網中可以實現功率質量控制（PQ）、電壓頻率調節（VF）、虛擬同步發電機（VSG）功能，以及在緊急情況下實現黑啟動，快速恢復供電。

50kW 模塊化變流器技術參數詳解

50kW 模塊化變流器作為儲能系統中的關鍵設備，其技術參數直接影響著系統的性能與適用性。以下將對該變流器的各項重要技術參數進行詳細解讀。

電氣參數

直流電壓范圍

直流電壓范圍為 600~950V（滿載 630~900V）。這一寬范圍的直流電壓輸入設計，使得變流器能夠適配多種不同規格的儲能電池，滿足不同電池系統的電壓要求，提高了設備的通用性和兼容性。

直流側最大電流

直流側最大電流達到 192A。較大的電流承載能力保證了變流器在高功率輸出時能夠穩定運行，有效滿足工商業儲能等場景下對大電流的需求，確保能量的高效傳輸。

允許交流電壓范圍

允許交流電壓范圍為 400V（-20%~ +15%）。該參數表明變流器能夠適應一定波動的交流電壓輸入，增強了設備在復雜電網環境下的適應能力，保障了系統的穩定運行。

環境參數

工作溫度

工作溫度范圍為 -20~55°C（>45°C 降額）。變流器能夠在較寬的溫度范圍內工作，無論是寒冷的北方地區還是炎熱的南方地區，都能正常發揮作用。當溫度超過 45°C 時，設備會自動降額運行，以保護設備免受高溫損害，延長設備使用壽命。

防護等級

防護等級為 IP20。這一防護等級能夠有效防止直徑大于 12mm 的固體異物進入設備內部，為設備在室內等相對干凈的環境中穩定運行提供了保障。

海拔

海拔適用范圍為 <3000m，>2000m 降額。在高海拔地區，空氣稀薄，散熱條件變差，設備通過降額運行來保證自身的性能和可靠性，適應不同海拔地區的使用需求。

性能參數

噪聲

噪聲水平 ≤75dB。較低的噪聲設計使得設備在運行過程中不會產生過大的噪音干擾，適用于對噪聲有嚴格要求的環境，如居民區附近的儲能項目等。

最高轉換效率

最高轉換效率 ≥98%。高轉換效率意味著在能量轉換過程中，變流器能夠將更多的直流電能轉換為交流電能，減少了能量損耗，提高了整個儲能系統的能源利用效率，降低了運行成本。

重量與尺寸

重量為 70kg，尺寸（寬深高）為 480659(720)260mm。合理的重量和尺寸設計，便于設備的安裝和運輸，同時也方便在機柜等有限空間內進行部署。

結構參數

結構接線

結構接線方面，14 接線方式為一次二次前，后進風前出風；24 接線方式為一次二次后，前進風后出風。不同的接線和通風方式設計，滿足了不同安裝場景和散熱需求，確保設備在運行過程中能夠有效散熱，保持穩定的性能。

這款 50kW 模塊化變流器憑借其全面且優異的技術參數，在工商業儲能、臺區儲能、光儲微電網等多種應用場景中都能發揮出卓越的性能，為儲能系統的高效穩定運行提供了有力支持。
